РВС-10000 м3 (резервуар вертикальный стальной)

Компания "Газовик" занимается производством и поставкой Резервуарного оборудования. У нас вы можете заказать РВС-10000 м3 (резервуар вертикальный стальной) с доставкой по всей России

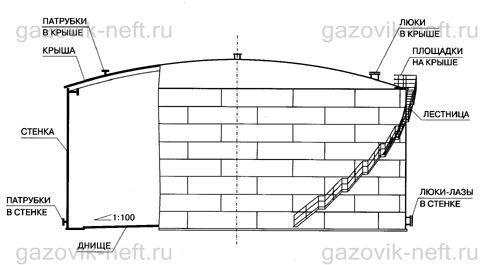

Резервуар вертикальный РВС-10000 со стационарной крышей
Резервуар вертикальный РВС–10000 со стационарной крышей

Возможно изготовление резервуара вертикального стального РВС из:

Технические характеристики РВС 10000 м³

Наименование параметраВеличина параметра
Номинальный объем, м³ 10000
Внутренний диаметр стенки, мм 34200 28500
Высота стенки, мм 12000 17880
Плотность продукта, т/м³ 0,9 0,9
Расчетная высота налива, мм 11200 17100
Стенка РВС–10000:
Количество поясов, шт 8 12
Припуск на коррозию, мм
Толщина верхнего пояса, мм 8 8
Толщина нижнего пояса, мм 10 13
Днище РВС–10000:
Количество окраек, шт 18 16
Припуск на коррозию, мм
Толщина центральной части, мм 5 5
Толщина окраек, мм 9 10
Крыша РВС–10000:
Количество балок, шт. 32 28
Припуск на коррозию, мм
Несущий элемент I 25Б1 I 20Б1
Толщина настила, мм 5 5
Масса конструкций РВС–10000, кг:
Стенка 86772 120924
Днище 42149 30898
Крыша 78607 54648
Лестница 6023 1680
Площадки на крыше 1214 5019
Люки и патрубки 2595 2595
Комплектующие конструкции 2986 2986
Каркасы и упаковка 14000 21484
Всего 234346 240243

Опросные листы

Резервуар вертикальный РВС-100 со стационарной крышей
Резервуар вертикальный РВС–100 со стационарной крышей



Возможно изготовление резервуара вертикального стального РВС из:

  • нержавеющей стали - резервуар вертикальный из нержавеющей стали (нержавейки)
  • малоуглеродистой стали - резервуар вертикальный из малоуглеродистой стали
  • низколегированной стали - резервуар вертикальный из низколегированной стали



Технические характеристики РВС 100 м³

Наименование параметра Величина параметра
Номинальный объем, м³ 100
Внутренний диаметр стенки, мм 4730
Высота стенки, мм 6000
Плотность продукта, т/м³
Расчетная высота налива, мм 6000
Стенка РВС–100:
Количество поясов, шт 4
Припуск на коррозию, мм
Толщина верхнего пояса, мм 5
Толщина нижнего пояса, мм 5
Днище РВС–100:
Количество окраек, шт
Припуск на коррозию, мм
Толщина центральной части, мм 5
Толщина окраек, мм
Крыша РВС–100:
Количество балок, шт.
Припуск на коррозию, мм
Несущий элемент
Толщина настила, мм 5
Масса конструкций РВС–100, кг:
Стенка 3596
Днище 764
Крыша 870
Лестница 630
Площадки на крыше 720
Люки и патрубки 706
Комплектующие конструкции 87
Каркасы и упаковка 2100
Всего 9473
