Генератор пены средней кратности стационарный ГПСС

Генератор пены средней кратности стационарный ГПСС

Каталог для скачивания .pdf

Назначение

Генератор пены средней кратности стационарный ГПСС (далее по тексту — пеногенератор) предназначен к применению в стационарных установках пенного пожаротушения вертикальных резервуаров с нефтью и нефтепродуктами.

Пеногенератор может применяться с указанной целью в других отраслях промышленности в пределах его технической характеристики.

Пеногенератор соответствует климатическому исполнению У (категория размещения 1), условиям работы в атмосфере типа II ГОСТ 5150-69.

Устройство и принцип работы

Входное отверстие пеногенератора расположено на фланце 3, к которому присоединяется растворопровод стационарной системы пожаротушения 6. Установка и крепление пеногенератора на резервуаре осуществляется с помощью монтажного фланца 2, на котором имеется выходное отверстие, закрываемое крышкой 9, которая установлена на шарнире 10.

Перед распылителем 8 расположена заслонка 11, являющаяся одним из плеч двухплечевого рычага, установленного в корпусе пеногенератора 1 на шарнире 12. Другой конец этого рычага соединен шарниром 13 с вилкой 14. Кроме того, двухплечный рычаг канатом 15 соединен с ручкой 16 ручного привода. Своим свободным концом вилка 14 установлена на упор 17, закрепленный в корпусе пеногенератора 1 болтом 18. Тяга 19 присоединена своими концами к крышке 9 и 20. Крышка 9 притянута к кромке выходного отверстия пеногенератора тягой 19 за счет усилия, создаваемого вращением гайки 21 по резьбе шпильки 20. При этом гайка 21 своей торцовой поверхностью упирается в вилку 14. Положение гайки 21, соответствующее необходимому усилию герметизации стыка крышки 9 и кромки выходного отверстия пеногенератора, фиксируется на шпильке 20 контргайкой 22. К шпильке 20 и тяге 19 присоединен ограничитель 23 угла открывания крышки 9. Второй конец ограничителя 23 закреплен болтом к верхней части корпуса. Для предохранения рычажной системы пеногенератора от поломок вилка 14 закрепляется (только на период транспортирования) проволокой 24.

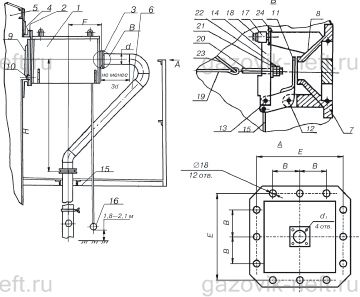

Общий вид генератора ГПСС-600(2000)
Общий вид генератора ГПСС–600, 2000

Технические характеристики

Наименование параметраГПСС–600ГПСС–2000
Давление перед распылителем, МПа 0,6–0,8 0,6–0,8
Расход раствора пенообразователя, л/с 5–8 17–20
Кратность пены, не менее 70 70
Давление перед распылителем при автоматическом срабатывании затвора, МПа, не более 0,32 0,32
Усиление срабатывания ручного привода, Н 80 90
Габаритные размеры, мм, не более 600×570×570 920×620×620
Масса, кг, не более 33 53
